圆柱螺旋扭转弹簧在线计算

请您填写
  • 扭簧材质:
  • 平均螺旋直径(中径) D:
  • mm
  • 线材直径(线径) d:
  • mm
  • 圈数 Tum:
  • 角度 deg:
  • 固定侧力臂长 X1:
  • mm
  • 施力侧力臂长 X2:
  • mm
  • 转动角度 A1:
  • 转动角度 A2:
注:请认真填写你所需的弹簧的具体参数,便可以计算出该弹簧对应的数值。您还可以对照下面的弹簧示意图。

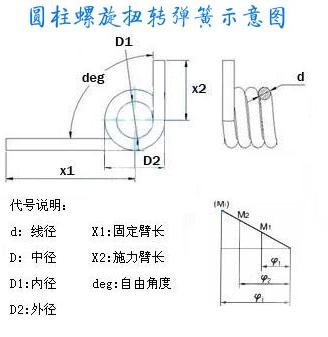

圆柱螺旋扭簧示意图
查看结果
  • 弹簧材质:
  • 纵弹性系数 G:
  • Kg/mm2
  • 最大应力 Smax:
  • Pa
  • RA:
  • Na:
  • 弹簧系数 K=
  • g.mm/deg
  • 旋转后总长度 L=
  • mm
  • 旋转后内径 Ds=
  • mm
  • 作用力量 P1=
  • g
  • 作用力量 P2=
  • g
  • 力矩 M1=
  • g.mm
  • 力矩 M2=
  • g.mm
  • 应力 S1=
  • Kg/mm2
  • 应力 S2=
  • Kg/mm2
  • 安全率 SF=
  • %
  • 弹簧重量 M=
  • g

*以上结果仅供参考



扭力弹簧设计计算软件:其中包含了很多弹簧弹力公式、扭簧计算公式、弹簧刚度计算公式、弹簧长度计算公式在里面,可以轻松实现扭簧扭矩计算、扭簧弹力计算、弹簧设计计算、弹簧刚度计算等。希望这款扭簧计算器(扭簧计算软件)能够帮助您在扭力弹簧设计中起到一点点辅助作用!


弹簧设计

扭簧按两种基本设计制造:紧和松(线圈间隙)。如果是静态负载,紧凑的线圈为推荐选项。但是,工作线圈之间出现摩擦,这将导致弹簧寿命减少。另外,线圈的过于接近的间隙阻止弹簧完美喷丸。


备注: 承载负载过程中,在卷绕方向上的负载弹簧长度增加。热成型弹簧通常一定在线圈之间会有间隙。

推荐弹簧尺寸

弹簧指数 c 4 - 16
外径 De max. 350 mm
工作线圈数 n min. 2
比率 b/t 1 - 10
卷绕部分长度 LK max. 800 mm
长细比 LK/D 1 - 10



考虑到应力集中的可能性发生,扭簧引脚的形状一定越简单越好。扭簧中使用的基本引脚类型可以参看下图。引脚设计的选择依据所需的弹簧安装方式,其尺寸以及所需的负载点到弹簧轴心的距离,同时,支撑引脚和工作引脚也会有所不同。

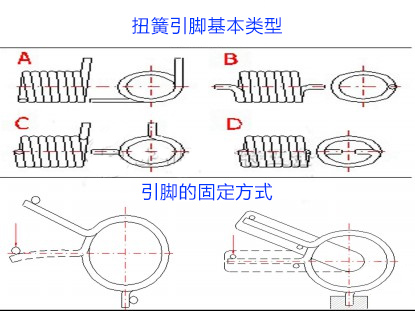

引脚的基本类型


1

A) 直线相切引脚
B) 直线轴向引脚
C) 法向外部引脚
D) 法向内部引脚

固定引脚方式



如果引脚全被固定,扭转弹簧线圈产生工作角度。如果一端引脚自由,负载时引脚弯曲。这将使引脚角度偏转量增加。引脚弯曲总量随着引脚长度的增加而增加。引脚固定安装增加了计算的精度,同时提高了弹簧的功能。
